该项目是山西省钢结构优质工程奖项中人行天桥类“钢结构工程金奖”的第一个现场考评项目。

工程概况

1、圣亚环形天桥桥梁跨径总长布置为192.107m，具体桥梁跨径布置为36m（跨黄华街）+17.4104m+31m（跨红星街）+19.2494m+36m（跨黄华街）+17.4104m+31m（跨红星街）+19.2429m变截面连续钢箱梁，跨中梁高1.2m，墩顶梁高1.8m，梁底采用圆曲线变化。主桥采用单箱单室钢箱梁，箱梁桥面宽度为3.5m+0.2m(栏杆)+3.1m（人行道）+0.2m (栏杆)。主体结构两端采用梯道与道路连接，梯道宽度为2.5m+0.2m(栏杆)+2.1m(楼梯)+0.2m(栏杆)。梯道部分踏步台阶规格为宽度T=30cm，高度R=15cm。

2、环形天桥主箱采用全焊接钢箱梁结构，箱口截面为2.5mx0.95~1.55m，箱梁顶板、底板采用20mm钢板，腹板采用16mm钢板，并在箱梁中间每间隔2m设置12mm厚横隔板，顶、底板、腹板内侧通长设置加劲肋，箱梁顶面间距150mmX150mm设置φ10*50剪力钉，主箱所有钢板材质均采用Q345qD钢。

3、圣亚环形天桥基础及桥墩工程概况

圣亚环形天桥基础及主体结构桥墩及梯道桥墩为C40清水混凝土，C20素混凝土调平层，桥梁桩基采用C30水下混凝土灌注桩，桥面铺装采用C40细石混凝凝土，表面压痕处理。钢筋采用HPB300级、HRB400级，主梁及梯道采用Q345qD级钢材，焊材选用E50型焊条。

4、天桥支座

圣亚环形天桥8个主桥支座采用圆形板式橡胶支座GYZ d500×130各一块，支座高度为130mm，垫石高度150mm；８个梯道支座采用圆形板式橡胶支座GYZ d200×49各一块，支座高度为49mm，垫石高度150mm；8个落地基础支座采用圆形四氟滑板橡胶支座GYZF4 d150×37各一块，支座高度为74mm，垫石高度为111mm。

工程质量保证体系及措施

1、质量保证体系

2、质量保证措施

（1）实行质量“三检”制，各级设立专职质检人员，加强施工过程的自检、互检、专检，杜绝不合格产品流入到下道工序。

（2）施工全过程实行技术指导，实行方案先行，坚持技术交底复核制。

（3）加强项目人员岗前培训，坚持特殊工种持证上岗。

（4）加强原材料进厂质量检验和半成品、成品的质量保护。

（5）对关键工序、质量卡控要点严格把关，做到质量重点人人心中有数，全员参与质量管理。

安全保证体系及措施

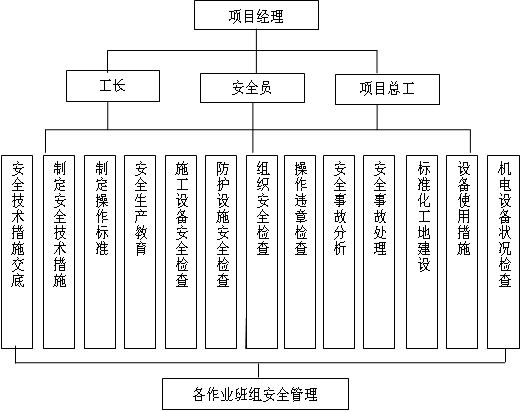

1、安全保证体系

施工工期保证措施

（1）组建精干、高效的项目组织机构，配足专业技术人员和各专业工种施工人员，保证施工需求。

（2）健全各项管理制度，确保项目施工各环节、各专业、各工种之间的平衡协调，做到工厂加工与现场架设顺序一致，确保项目施工按计划实施。

（3）做好物资机械设备供应，确保技术支持及后勤保障，确保工程不间断施工。

（4）杜绝安全质量事故和返工返修，提高一次通过率。

（5）合理安排施工，夜间施工时做好防护、设置警示标志，保证照明亮度满足需要。

（6）专款专用，保证资金的及时供给，避免因资金短缺导致的待料停工。

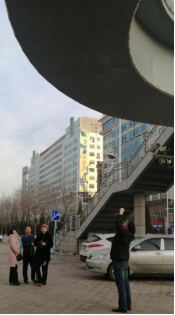

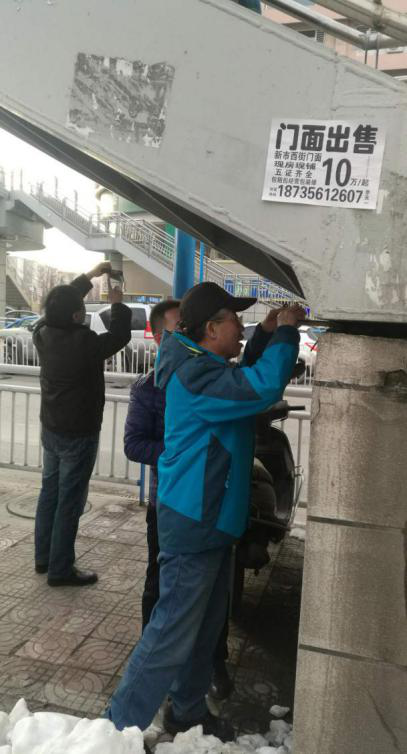

2018年1月18日下午，山西省钢结构协会“优质工程奖评审委员会”组织专家到达山西省晋城市，对该项目进行现场考评。

专家组通过评审肯定了山西一建的能力，并期望山西一建钢构分公司在技术与管理水平上取得更大突破，在以后的工作中弥补不足，不断提升。为提升山西省钢结构施工技术水平做出贡献。
